在360度全景光學采集系統中，采用數字振鏡光學掃描組件對轉臺運動進行高速回掃補償，可提高成像清晰度，并進一步提升全景光學采集轉臺的掃描頻率。漢華科技推出高可靠性、寬溫?cái)?shù)字振鏡光學掃描組系列產品，掃描組件全部采用自研狀態空間控制算法，相對于傳統振鏡PID控制，可進一步提高組件的掃描頻率與線性區長度，并擁有振鏡參數自整定功能，震動沖擊滿足GJB，可確保設備長期運行的可靠性。

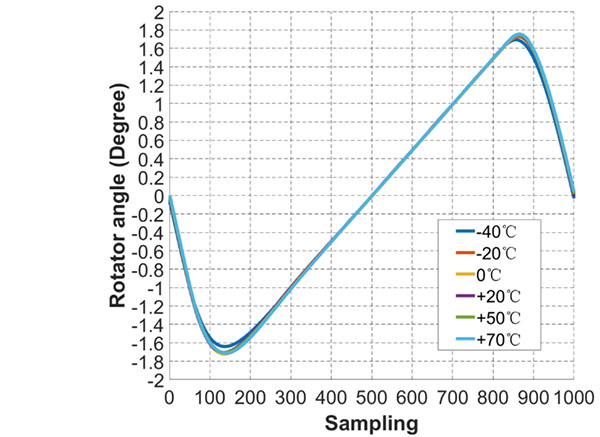

UH-SD-2000SIA型振鏡驅動器采用基于溫漂抑制技術的狀態空間控制算法，通過對閉環控制系統極點的精確控制，使振鏡系統在-40℃至+70℃范圍內擁有高穩定性，并大幅提升振鏡運動的線性區長度，使光學系統能夠在更寬泛的使用環境中擁有更長的采樣時間，從而增加成像清晰度。

UH-SD-2000SIA型寬溫振鏡驅動器采用高速數字信號處理器，可自主生成光學系統常用的三角波與階梯波等補償信號，及其他更為復雜的軌跡控制信號的功能，有效降低了上位機的控制難度。用戶可通過簡單的通信對驅動器進行控制，實現振鏡對所需軌跡跟蹤。

在光學采集系統中，用戶通常需要對包含振鏡、視覺采樣模塊、轉臺等多個系統進行同步控制。UH-SD-2000SIA型寬溫振鏡驅動器為用戶提供了內外同步模式，同時數字振鏡光學補償方案還為用戶提供了關鍵信號進行實時采樣功能，用戶不僅可通過PC端輔助軟件對振鏡運行狀態進行實時觀測，還可進行定量分析，降低了客戶系統開發與研制的成本。
